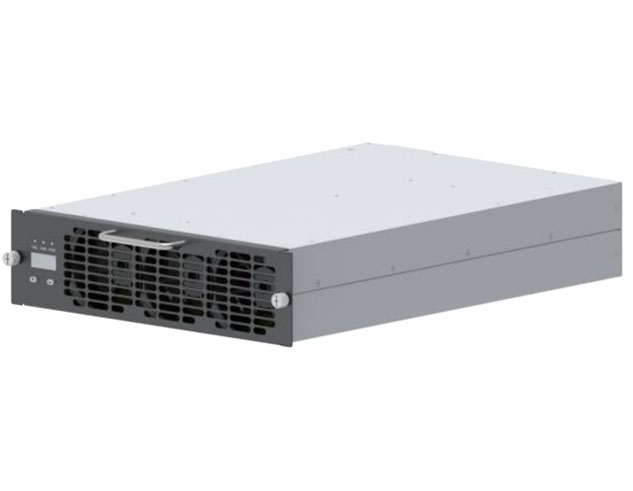

40kW-ACDC電動汽車充電模塊產品主要功能有均流功能、保護和告警功能、輸出限功率、過載保護、智能風扇調速、監控與通訊功能。40kW-ACDC電動汽車充電模塊.......
40kW-ACDC電動汽車充電模塊產品主要功能有均流功能、保護和告警功能、輸出限功率、過載保護、智能風扇調速、監控與通訊功能。
| 交流輸入特性 | |
| 輸入方式 | 三相四線制（L1/L2/L3/PE） |
| 輸入電壓 |
額定輸入電壓范圍：380VAC
輸入電壓范圍：280VAC～490VAC
|
| 最大輸入電流 | 80A |
| 頻率 |
額定頻率：50Hz/60Hz
頻率范圍：45Hz～66Hz
|
| 輸入功率因素 | ≥0.99（100%額定功率輸出條件下） |
| 直流輸出特性 | |
| 最大輸出功率 | 40kw |
| 額定輸出電壓 | 1000VDC |
| 輸出電壓可調范圍 |
通過充電樁系統的監控單元調節
調節范圍不小于 150VDC～1000 VDC
|
| 輸出限流值 | 通過外部監控可以在 0.5 A～132 A 范圍內設置輸出限流值，調整步長為 0.1 A |
| 峰值效率 | ≥96% |
| 穩壓精度 | ≤±0.5% |
| 穩流精度 | ≤±1% |
| 峰值紋波系數 | ≤1% |
| 模塊間均流能力 |
充電模塊并柜運行時，最大能并聯的數量為 30 臺
在單機 50％～100％額定輸出功率范圍內并聯，各充電模塊輸出電流不平衡值不大于±5%
|
| 安全防護特性 | |
| 國標 |
符合 NB/T33001-2018；NB/T33008.1-2018；GB/T18487.1-2015；GB/T 18487.2-2017；GB/T18487.3-2001
|
| 電磁兼容 | 符合 GB/T 17626 標準和 IEC61000 標準 |
| 其它特性 | |
| 可靠性 | 平均無故障時間（MTBF）≥3×10?h，各單板（MTBF）≥4×10?h |
| 防雷保護 | 共模±5 kA，差模±3 kA |
| 噪聲 | ≤60 dB （額定） |
| 冷卻方式 |
采用強迫風冷方式
風扇轉速可根據環境條件和產品工作狀態進行調節
|
